1 Обзор

Android Team Awareness Kit (ATAK) - это программное приложение и картографическая платформа правительственного класса (GOTS) для мобильных устройств. ATAK был разработан для работы на Android-устройствах, используемых в тактической среде. Приложение ATAK представляет собой расширяемое картографическое приложение, которое интегрирует изображения, карты и наложение дополнительной информации для обеспечения улучшенного взаимодействия и ситуационной осведомленности (SA) с использованием тактической ячеистой (mesh) сети. ATAK способствует потоку информации и коммуникациям от тактической среды до командных центров.

При первом запуске ATAK или после очистки содержимого (Clear Content) автоматически генерируется парольная фраза для активации шифрования данных. Пользователь может указать собственную парольную фразу через Settings -> Callsign and Device Preferences -> Encryption Password -> Change Encryption Passphrase.

После этого шага необходимо принять Лицензионное соглашение с конечным пользователем (EULA). Затем появится запрос на предоставление ATAK доступа к различным возможностям устройства, таким как местоположение, доступ к фотографиям, видео, SMS и т.д. Появится запрос с экраном настройки устройства TAK для дальнейшей конфигурации ATAK. Изменения и импорты, сделанные здесь, всегда можно изменить позднее. Наконец, собственный маркер (Self-Marker) можно разместить вручную на карте, если GPS не включен. Для этого следуйте инструкциям красного текста, расположенным в виджете Self-Marker в правом нижнем углу карты.

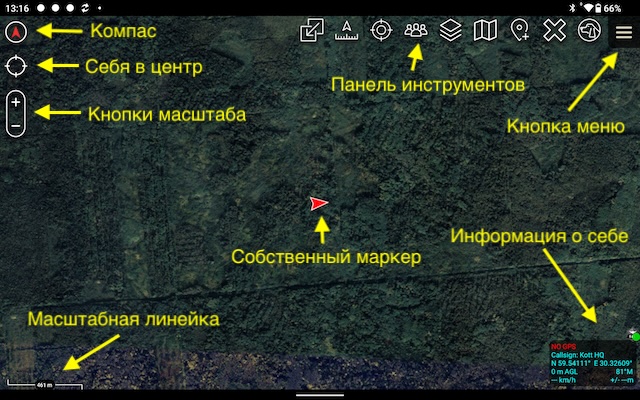

Панель инструментов (Toolbar) находится в верхней части дисплея карты. Функции, значки которых находятся на панели инструментов, обсуждаются в отдельных разделах этого руководства. Три полосы слева от панели инструментов (или справа при использовании устаревшего варианта размещения панели инструментов) предоставляют доступ ко всем инструментам и плагинам ATAK. Длительное нажатие на карту переключает видимость панели инструментов.

Выберите кнопки масштаба (Zoom In/Zoom Out) для увеличения или уменьшения масштаба карты. Карту также можно масштабировать, сводя и разводя два пальца на экране. Масштабная линейка (Map Scale) отображает эталон 1 дюйм к X миль/км на карте. Масштаб регулируется при увеличении и уменьшении масштаба карты. Оповещения (Alerts) и уведомления (notifications) отображаются в нижнем левом углу интерфейса карты. Подсказки (Hint windows) доступны для предупреждения пользователей об изменениях или предложений по использованию инструментов при первом их открытии.

Взаимодействие с компасом

иконку компаса появляется в верхнем левом углу и используется для управления ориентацией карты. Он имеет два основных режима: Север вверху/Курс вверху (North Up/Track Up, по умолчанию) и Ручной поворот карты/Блокировка (Manual Map Rotation/Lock). В режиме Север вверху/Курс вверху нажмите один раз на иконку компаса, чтобы переключаться между ориентацией карты Север вверху (North Up) и Курс вверху (Track Up). Длительное нажатие на иконку компаса вызывает дополнительное меню управления, где доступны функции Ручного поворота/Блокировки (Manual Rotation/Lock) и 3D. Выберите иконку Поворот (Rotation), чтобы войти в режим Ручного поворота карты/Блокировки. В режиме Ручного поворота карты/Блокировки поворачивайте ориентацию карты, нажимая на карту двумя пальцами и поворачивая их в нужном направлении. Нажмите один раз на иконку компаса, чтобы заблокировать ориентацию экрана (обозначается появлением значка блокировки), и снова, чтобы разблокировать ориентацию для дальнейшей настройки. Управление 3D обсуждается в отдельном разделе.

Существует несколько вариантов взаимодействия с иконкой компаса. Нажатие на иконку компаса переключает между Север вверху и Курс вверху для просмотра карты.

Выбор Север вверху сохраняет карту заблокированной с Севером всегда вверху экрана.

Курс вверху позволяет карте вращаться на основе положения в пространстве самого устройства, сохраняя собственный маркер направленным на север.

Длительное нажатие на иконку компаса открывает дополнительные меню управления для Ручной ориентации и 3D-режимов. Нажмите кнопку Назад (Back button) на Android, чтобы центрировать экран на собственном маркере (Self-Marker). Выбор иконки GPS Lock to Self переместит экран к собственному маркеру и заблокирует центр экрана на положении собственного маркера.

Ручная ориентация

Чтобы перевести карту в режим ручной ориентации, выполните длительное нажатие на иконку компаса и выберите опцию управления Ручная ориентация. После перехода в режим ручной ориентации коснитесь экрана двумя пальцами и одновременно поверните оба пальца, и карта будет вращаться соответствующим образом.

Чтобы заблокировать карту в текущем повороте, выполните длительное нажатие на иконку компаса и снова нажмите на иконку управления Ручная ориентация.

3D-вид

ATAK поддерживает 3D-просмотр рельефа и объектов карты (требуется установка данных высот, таких как DTED, Shuttle Radar Topography Mission (SRTM) или Quantized Mesh). Чтобы включить 3D-вид, выполните длительное нажатие на иконку компаса, чтобы вызвать дополнительное меню управления, и выберите 3D.

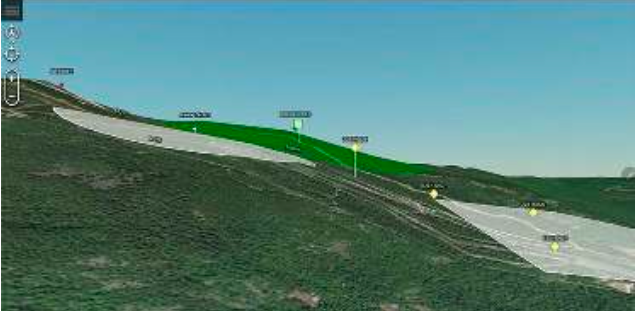

Индикатор угла наклона появится вокруг края компаса при активном 3D-виде. Коснитесь экрана двумя пальцами и одновременно проведите вверх или вниз по экрану, чтобы изменить угол обзора.

После установки соответствующего угла обзора выберите иконку Блокировка 3D, чтобы сохранить этот вид при перемещении карты. При просмотре карты под углом некоторые объекты карты будут отображаться приподнятыми над поверхностью карты, если у них определены высоты. ATAK также позволяет наклонять вид до 90 градусов, чтобы смотреть на маркер/изображение прямо.

3D-модели

ATAK поддерживает использование 3D-моделей. Модели OBJ и другие типы файлов из таких продуктов, как Pix4D, можно импортировать через Менеджер импорта (Import Manager) или вручную разместить в папке atak/overlays перед запуском. При использовании Менеджера импорта перейдите к файлу .OBJ и импортируйте только этот файл или перейдите к файлу .ZIP, содержащему файл .OBJ (и другие), и импортируйте только этот файл. При импорте вручную поместите файл .ZIP, содержащий файл .OBJ (и другие), в каталог atak/overlays, и они будут импортированы при запуске.

После импорта иконка 3D-модели появится на карте. Увеличьте масштаб области иконки, пока не появится кольцо загрузки (loading ring). После завершения процесса загрузки 3D-модель будет спроецирована на карту. Включите 3D-вид карты и наклоните угол обзора, чтобы увидеть 3D-модели. Загруженные 3D-модели появятся как отдельная категория в Менеджере оверлеев (Overlay Manager) и могут быть включены/выключены или удалены в нём.

Вид от первого лица

ATAK предоставляет возможность просматривать карту с перспективы от первого лица (First Person). Вид от первого лица имитирует вид пользователя, смотрящего прямо вперед на горизонт, а не с перспективы вида карты сверху по умолчанию. Инструмент Вид от первого лица (First Person) можно активировать из меню.

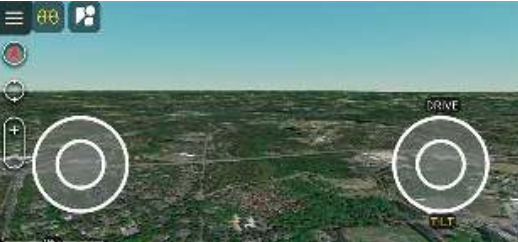

При выборе инструмента Вид от первого лица в верхней части карты появляются кнопки и два программных джойстика справа и слева от карты.

Чтобы включить перспективу в Вид от первого лица, выберите кнопку Вид от первого лица (First Person) и затем коснитесь желаемого местоположения на карте.

После перехода карты в режим от первого лица программные джойстики можно использовать для управления камерой. Правый джойстик переключается между вождением и наклоном обзора камеры. Левый джойстик регулирует высоту обзора от первого лица. Высоту можно регулировать как над уровнем земли, так и под уровнем земли для подземного обзора.

Выберите иконку Вид от первого лица (First Person), чтобы отключить режим от первого лица и вернуться к виду карты по умолчанию.

Элементы управления отображением

Доступны два режима отображения при работе с ATAK.

Выберите в меню Ориентация (Orientation), чтобы переключить режим отображения с альбомной на портретную ориентацию или наоборот. Поскольку ATAK - это движущаяся карта с индикатором магнитного компаса, пользователи регулярно перемещают устройство как часть наземной навигации. Кнопка Ориентация (Orientation) позволяет пользователю сознательно выбрать ориентацию приложения независимо от этих движений наземной навигации. Изменение ориентации закроет все открытые выпадающие списки, чтобы они могли быть правильно нарисованы при использовании в новом режиме.

Выберите в меню Яркость (Brightness), чтобы настроить яркость карты. Используйте ползунок для точной настройки уровня яркости. Объекты карты и выпадающие списки не будут затронуты при настройке яркости. Изменений контрастности в рамках этой функции нет.
